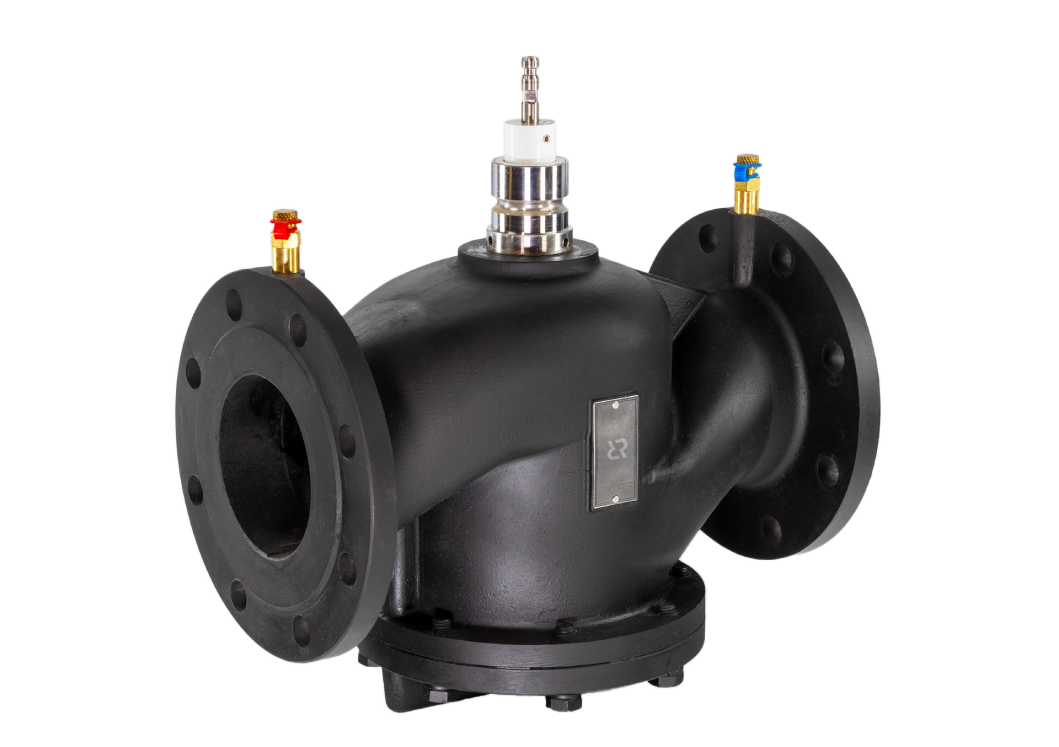

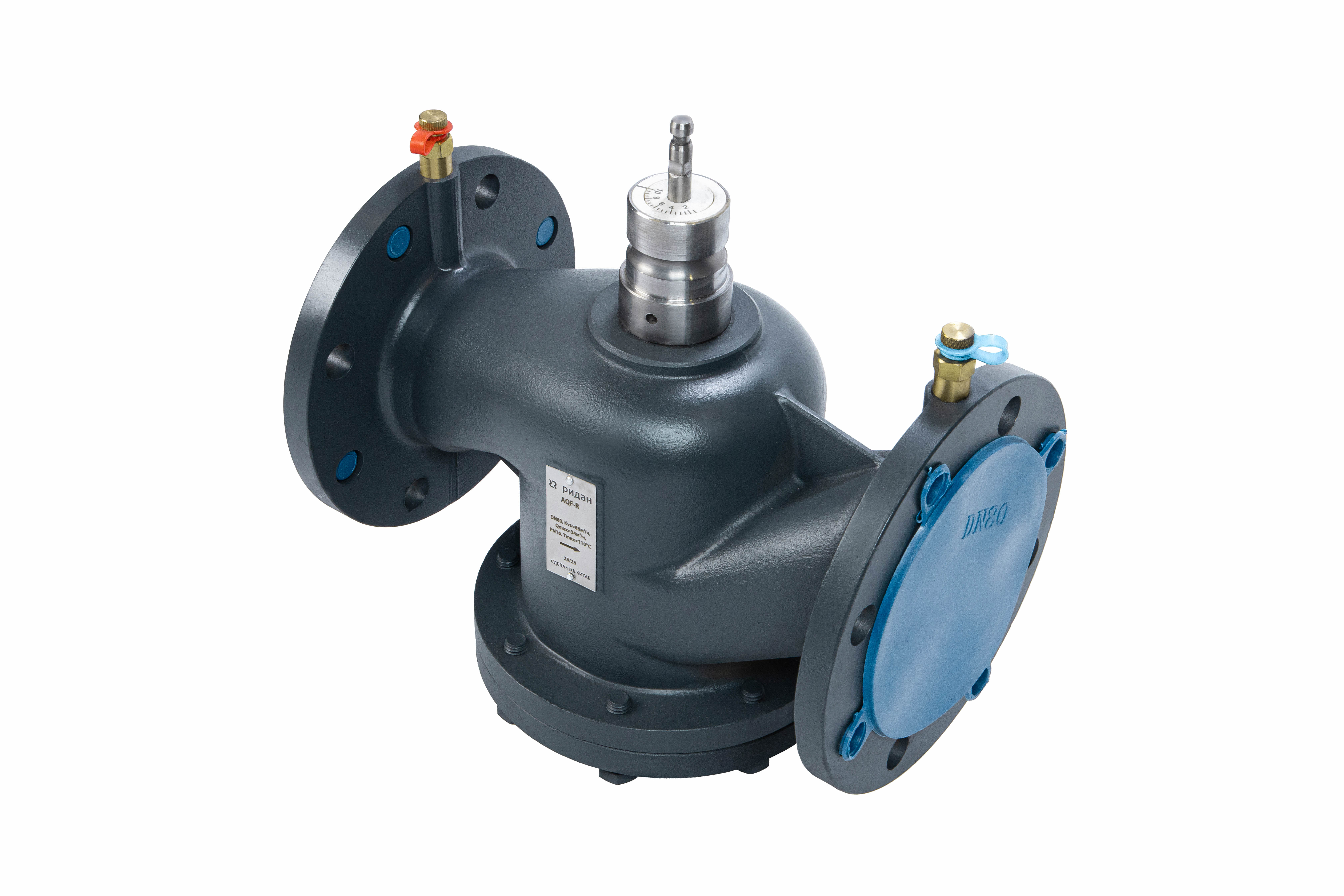

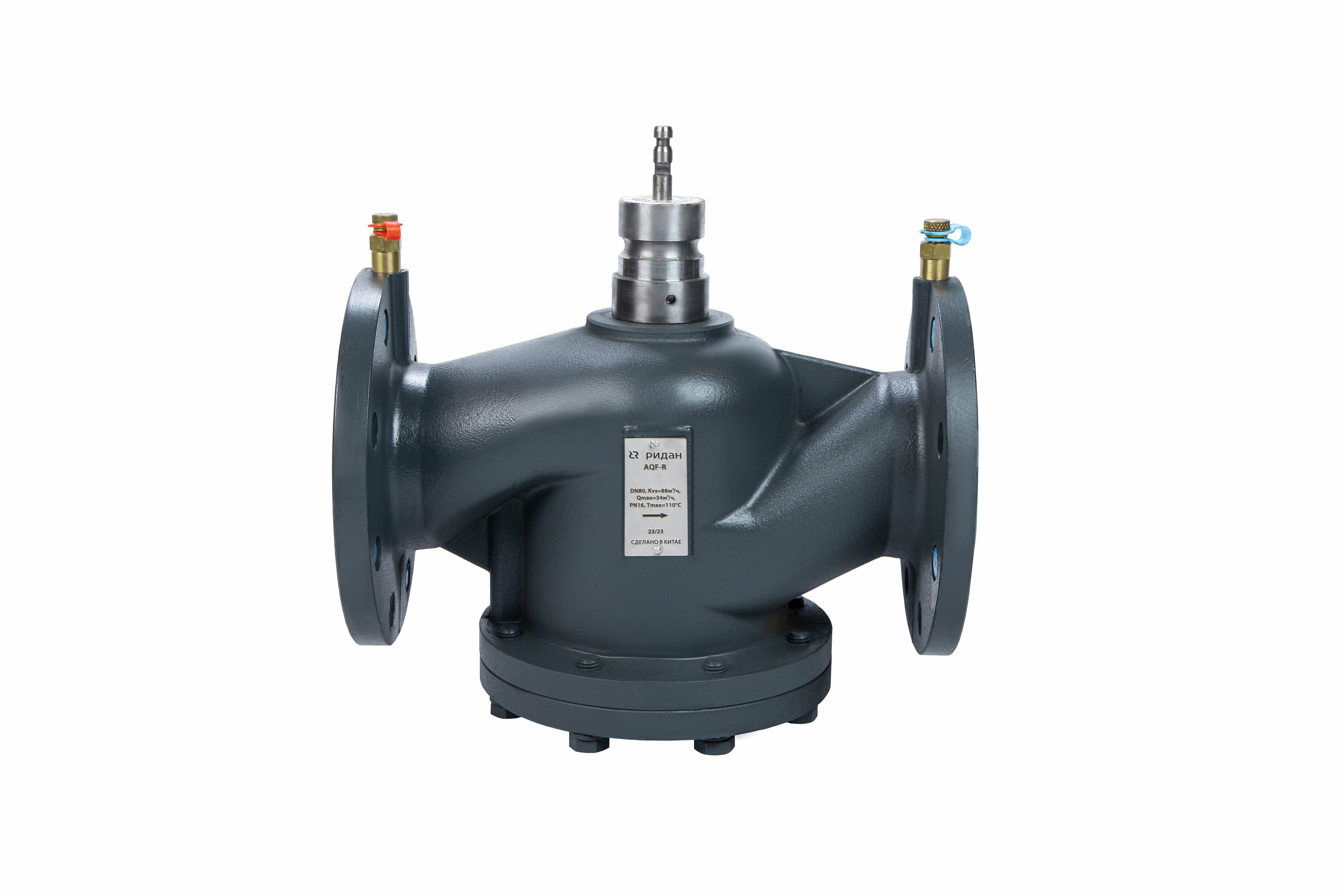

Ридан AQF-R 003Z1974R DN80 — комбинированный балансировочный клапан, с ниппелями, фланцевый
Заявка на консультацию
×Характеристики
Рабочая среда
Вода и водные растворы гликолей до 50%
Температура рабочей среды, °С
110
L, мм
310
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
Герметичность затвора (объем протечки/класс герметичности)
не более 0.01% от Qmax (перекрытие только с приводом)
Вес, кг
32
К, мм
160
D,мм
200
Максимально допустимый перепад давлений, бар
4
Материал конуса регулятора перепад давления
Нержавеющая сталь
Материал седла регулирующего клапана
Нержавеющая сталь
Материал конуса регулирующего клапана
Нержавеющая сталь
Материал мембранного элемента
EPDM
Материал уплотнительных колец
EPDM
Материал корпуса клапана
Ковкий чугун
Материал пружин
Нержавеющая сталь
Болты
8xM16
Н, мм
252
Номинальный расход при настройке 100%, м³/ч
34
H (шток), мм
66
Диапазон настройки расхода, %
30-100
Минимальный перепад требуемый для работы клапана, бар
0.3
H5, мм
101
Документация
Паспорт
Руководство
Сертификат
2D Чертеж
3D Чертеж
Письмо о замене
BIM модель
Техническое описание
